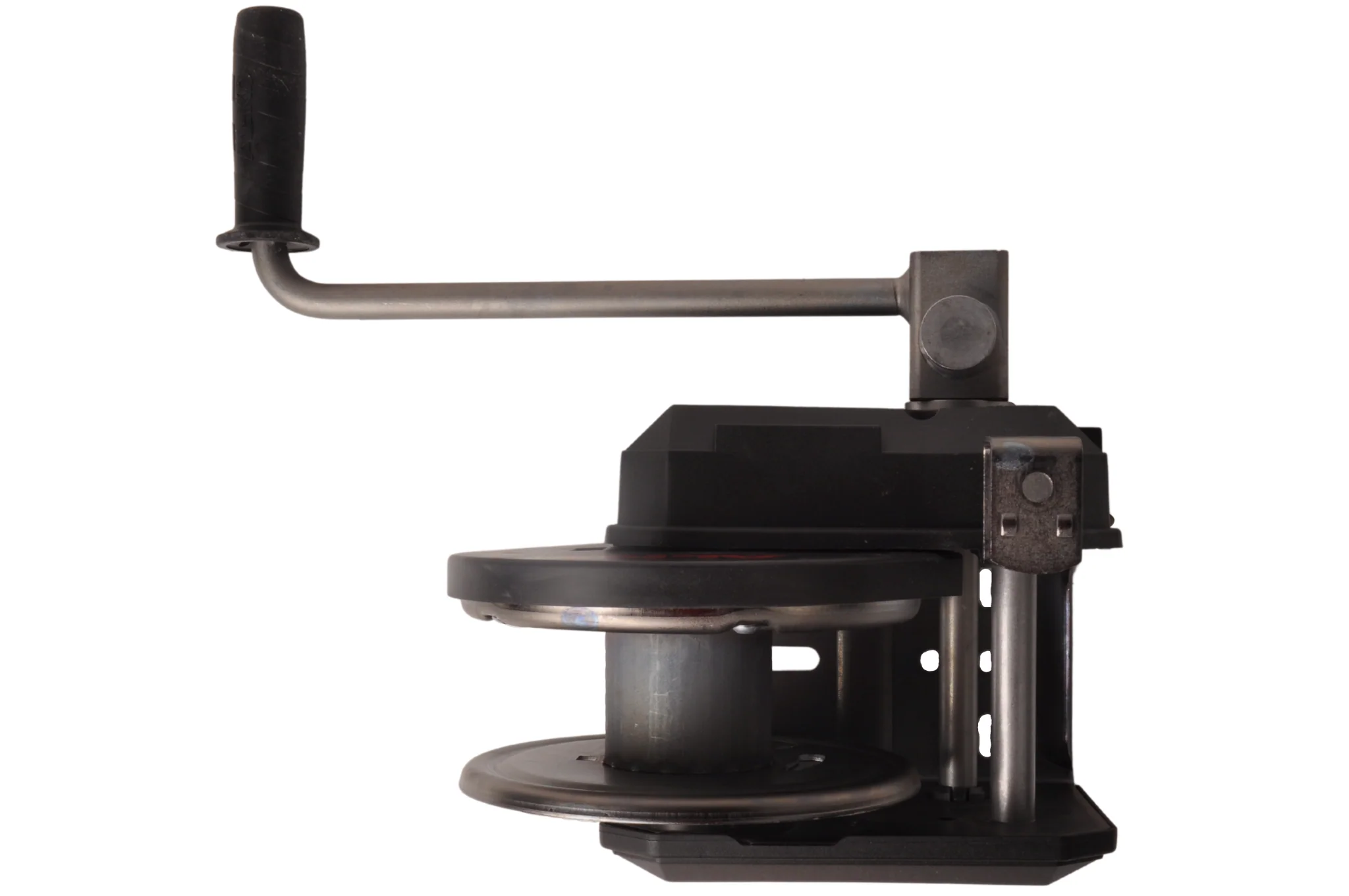

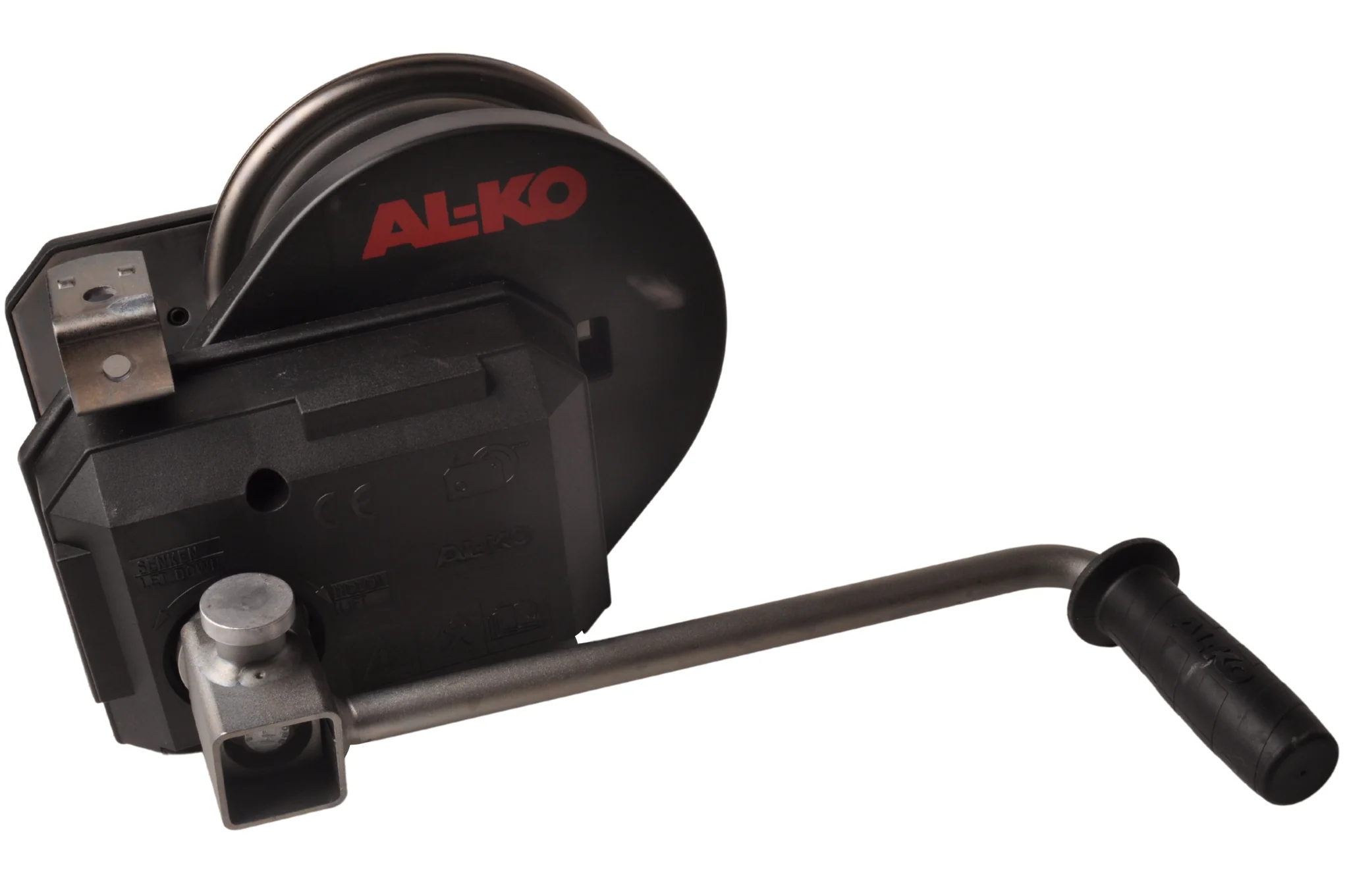

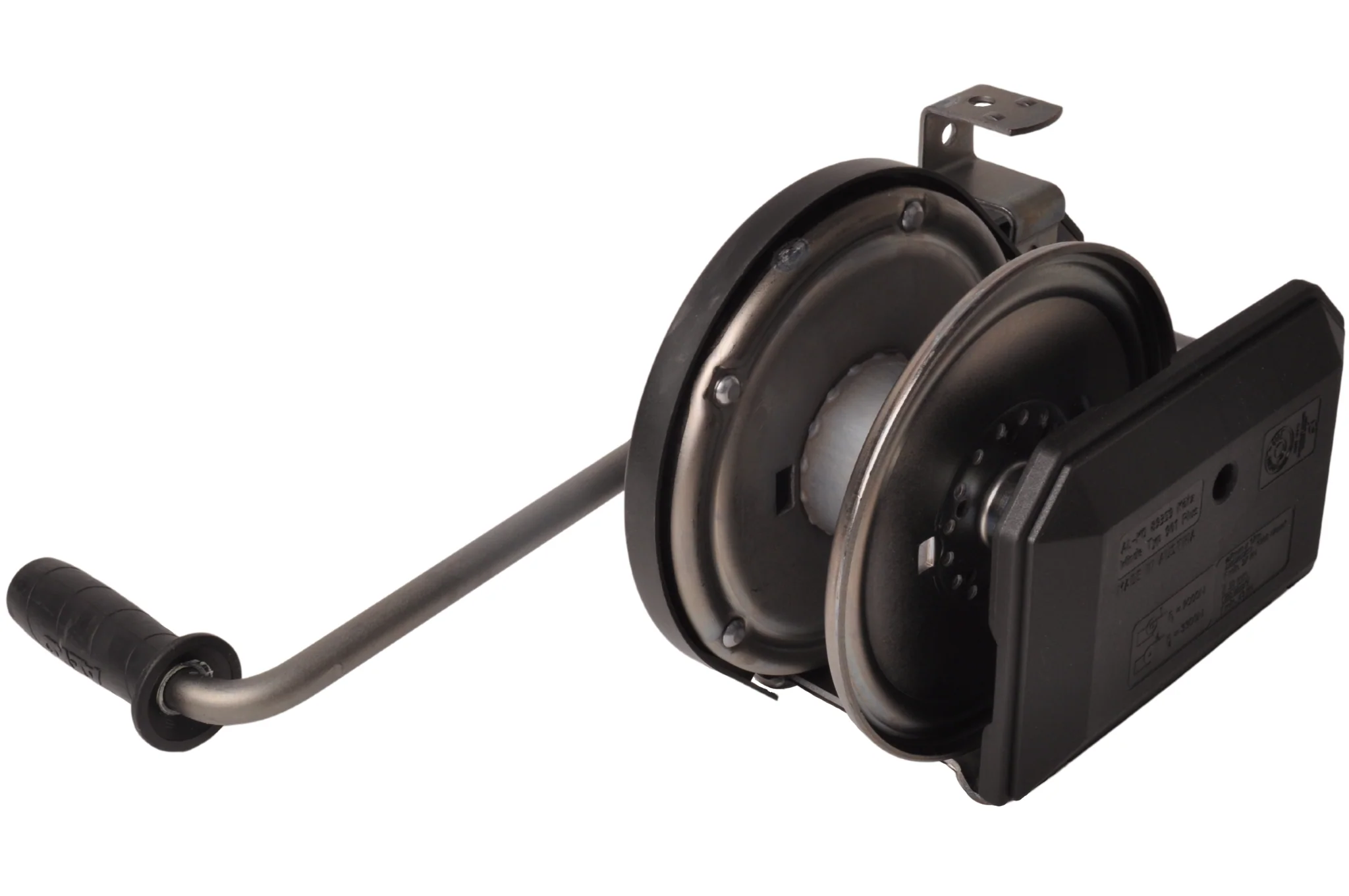

Gebremste AL-KO Handwinde mit einer maximalen Zugkraft von 900 kg. Diese AL-KO Handwinde ist von hoher Qualität und einfach in der Handhabung. Bei Verwendung eines Windenbands hat diese Winde eine Kapazität von 10 Metern. Bei Verwendung eines Kabels hat diese Winde sogar eine Kapazität von 20 Metern.

Bedienung der Winde:

• Heben: Die Handkurbel im Uhrzeigersinn drehen
• Halten: Die Handkurbel in beliebiger Position loslassen (automatische Lastdruckbremse)
• Absenken: Die Handkurbel gegen den Uhrzeigersinn drehen

Bedienung der Abrollautomatik:

• Die Handkurbel eine Umdrehung gegen den Uhrzeigersinn drehen, dadurch wird die Lastdruckbremse deaktiviert
• Das Schlossgehäuse nach oben ziehen
• Die Schlaufe entfernen
• Das Band oder Kabel kann nun entfernt werden

Marke: AL-KO

Modell: 901 Plus

Typ: gebremst

Gehäuse: Kunststoff/Stahl (mit hochwertiger Zink-Nickel-Beschichtung, ca. 400 Salzsprühtest)

Handkraft: 190N

Mindestlast: 25 kg

Übertragung: 8,75:1

Hub pro Pendelumdrehung: 25 > 55 mm

Trommeldurchmesser: 193 mm

Trommelbreite: 57 mm

Trommelkapazität Kabel (7 mm): 20 Meter

Trommelkapazität des Schleppförderbandes: 10 Meter

Zusätzliche Merkmale:

Hochwertige Zink-Nickel-Beschichtung (400 Stunden Salzsprühnebeltest)
Hohe Lebensdauer
Automatische Lastdruckbremse
Seiltrommel mit Gleitlagern
Kunststoffbeschichtung des Zahnrades
Automatisches Abwickeln

Technische Daten

Senkrechtes Heben einer Last (Richtwerte)

Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
900 kg	600 kg	330 kg

Horizontales und schräges Ziehen einer (nicht rollenden) Last, Reibungsfaktor ca. 0,5 (Richtwerte)

Steigungsprozentsatz	Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
10 % (6°)	1500 kg	1100 kg	600 kg
20 % (11°)	1300 kg	900 kg	500 kg
30 % (17°)	1150 kg	800 kg	400 kg

Schräges Ziehen einer rollenden Last (Richtwerte)

Steigungsprozentsatz	Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
10 % (6°)	5800 kg	3900 kg	2100 kg
20 % (11°)	3600 kg	2400 kg	1300 kg
30 % (17°)	2700 kg	1800 kg	1000 kg

Technische Zeichnung
