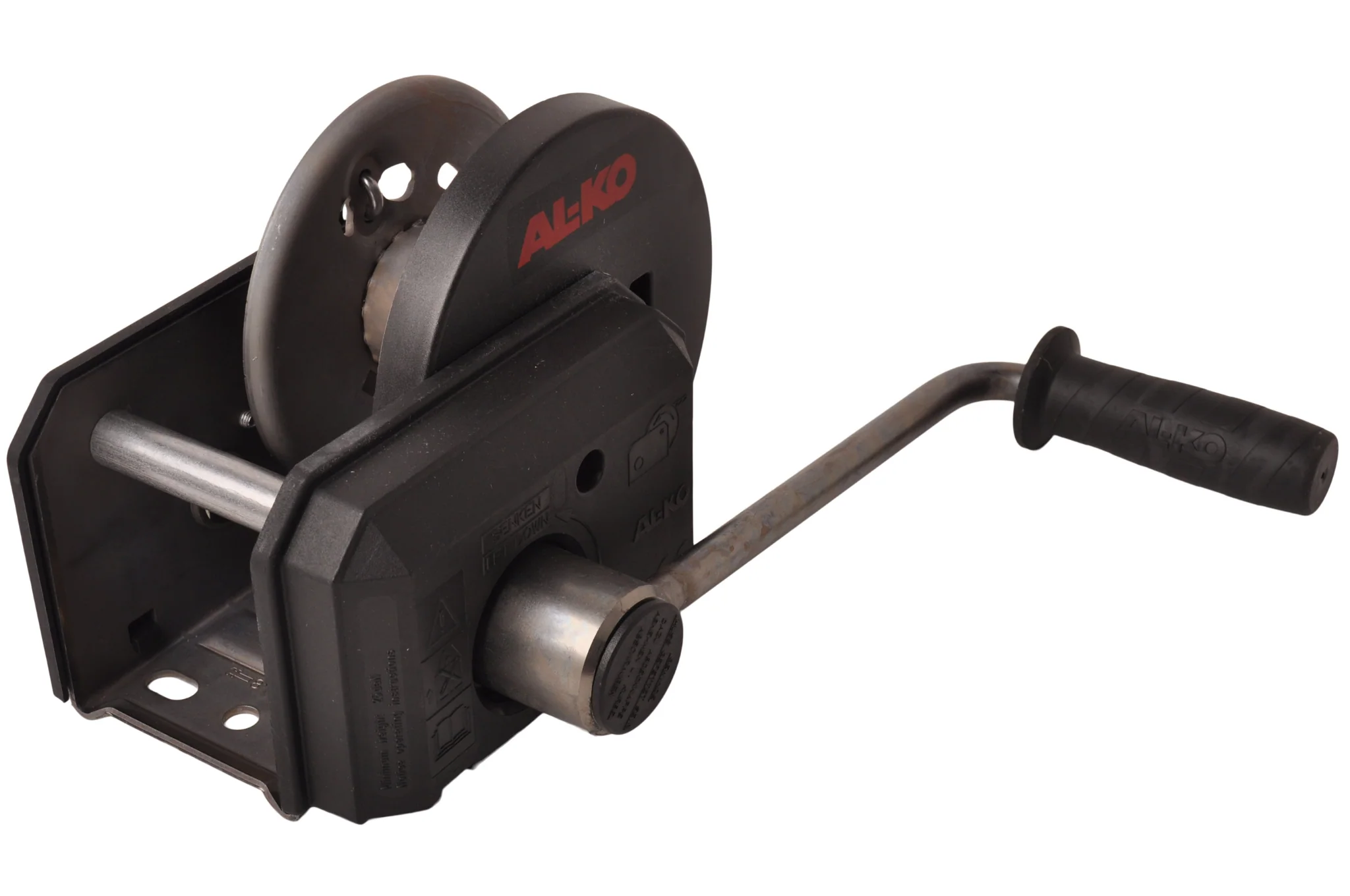

Gebremste AL-KO Handwinde mit einer maximalen Zugkraft von 500 kg, wenn das Kabel vollständig abgerollt ist. Wenn das Kabel vollständig aufgerollt ist, beträgt die maximale Zugkraft 170 kg. Diese Handwinde ist von hoher Qualität und für den professionellen Einsatz geeignet.

Bedienung der Winde:

• Heben: Die Handkurbel im Uhrzeigersinn drehen
• Halten: Die Handkurbel in beliebiger Position loslassen (automatische Lastdruckbremse)
• Absenken: Die Handkurbel gegen den Uhrzeigersinn drehen

Bedienung der Abrollautomatik:

• Die Handkurbel eine Umdrehung gegen den Uhrzeigersinn drehen, dadurch wird die Lastdruckbremse deaktiviert
• Das Schlossgehäuse nach oben ziehen
• Die Schlaufe entfernen
• Das Band oder Kabel kann nun entfernt werden

Marke: AL-KO

Modell: 501 Plus

Übertragung: 4:1

Mindestlast: 25 kg

Handkraft: 200N

Trommeldurchmesser: 164 mm

Trommelbreite: 47 mm

Trommelkapazität Stahlkabel: 20 Meter (bei 5 mm)

Trommelkapazität des Schleppförderbandes: 7 Meter

Hub pro Pendelumdrehung: 45 -100 mm

Zusätzliche Merkmale:

Hochwertige Zink-Nickel-Beschichtung (400 Stunden Salzsprühtest)
Lange Lebensdauer
Automatische Lastdruckbremse
Seiltrommel mit Gleitlagern
Kunststoffbeschichtung des Zahnrades

Technische Daten

Senkrechtes Heben einer Last (Richtwerte)

Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
500 kg	330 kg	170 kg

Horizontales und schräges Ziehen einer (nicht rollenden) Last, Reibungsfaktor ca. 0,5 (Richtwerte)

Steigungsprozentsatz	Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
10 % (6°)	800 kg	550 kg	300 kg
20 % (11°)	700 kg	500 kg	250 kg
30 % (17°)	650 kg	450 kg	220 kg

Schräges Ziehen einer rollenden Last (Richtwerte)

Steigungsprozentsatz	Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
10 % (6°)	3300 kg	2200 kg	1100 kg
20 % (11°)	2000 kg	1300 kg	700 kg
30 % (17°)	1500 kg	1000 kg	500 kg

Technische Zeichnung
