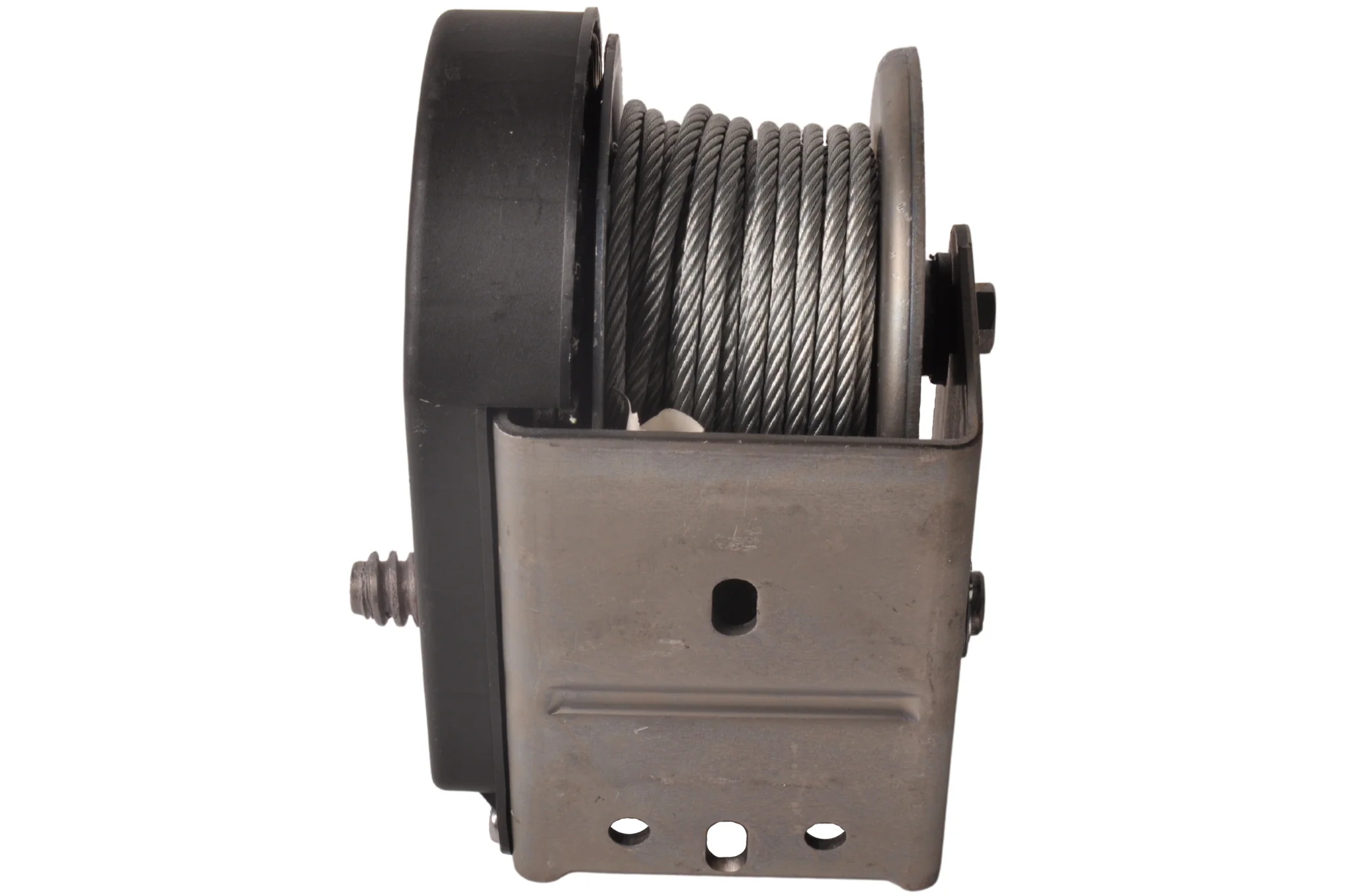

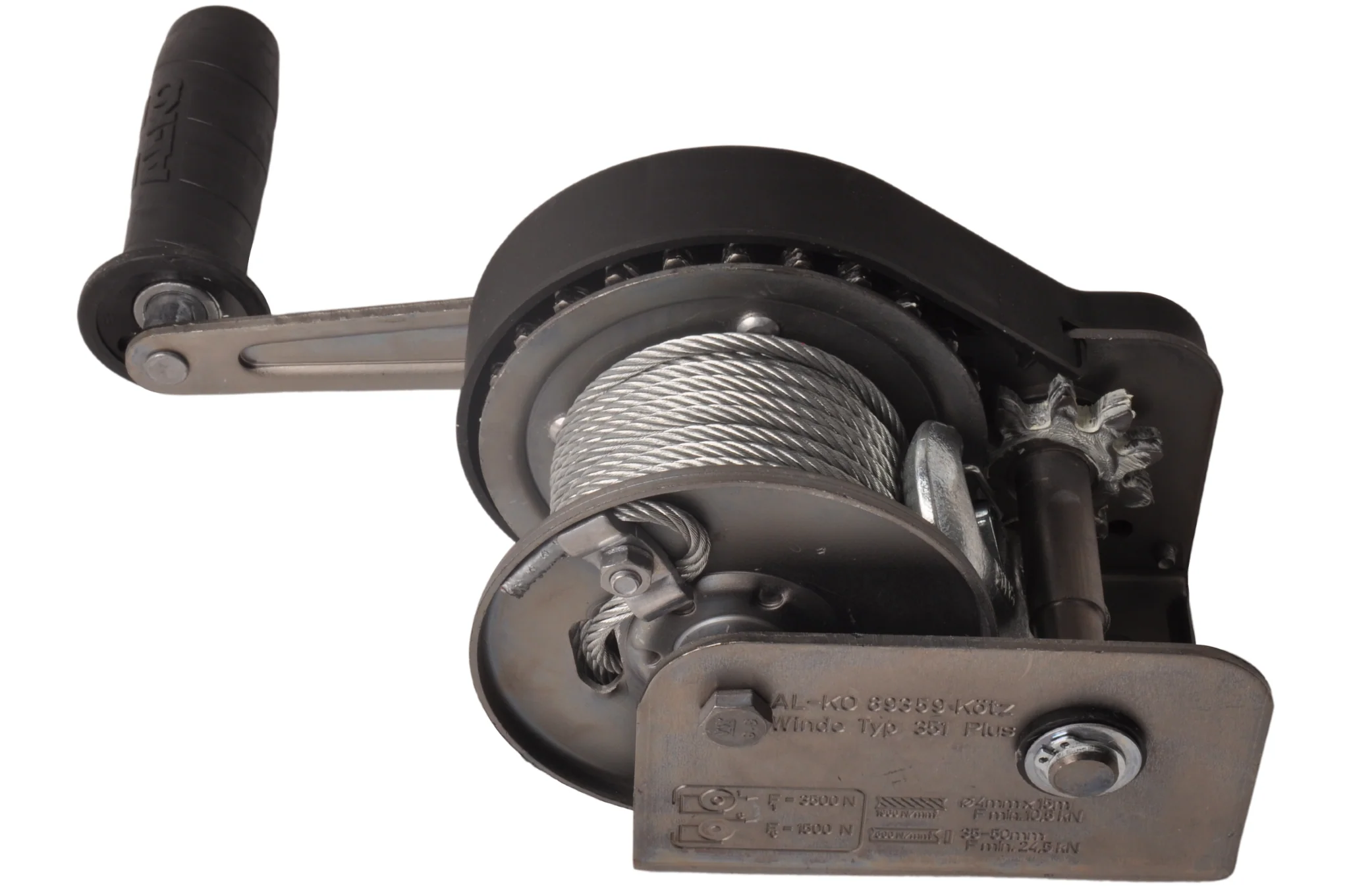

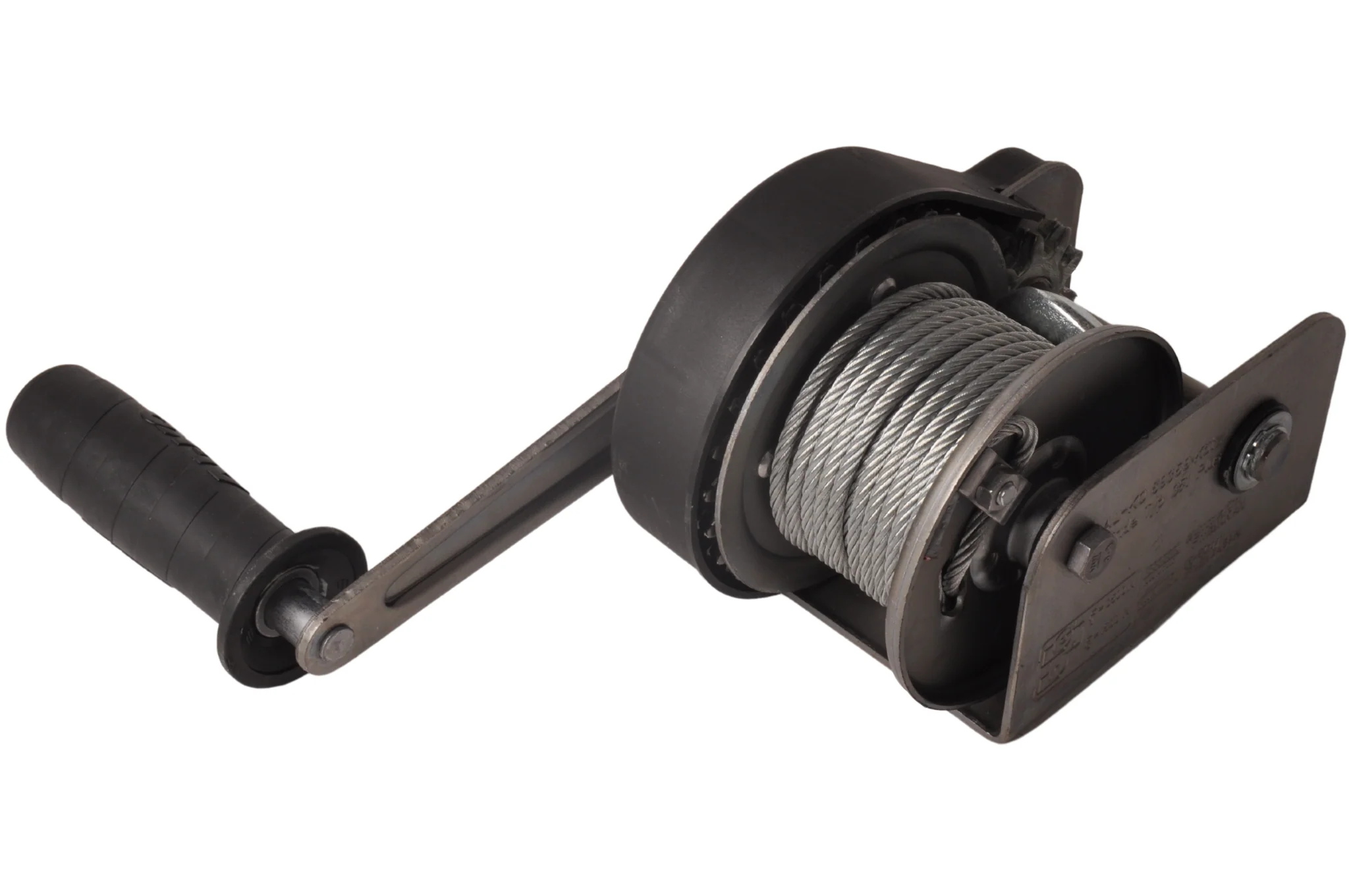

Diese wasserfeste, gebremste AL-KO Handwinde wird standardmäßig mit einem 10 Meter Kabel geliefert. Die AL-KO 351 PLUS hat eine maximale Zugkraft von 351 kg.

Marke: AL-KO

Übersetzung: 2,50:1

Kabellänge: 10 Meter

Hubhöhe pro Kurbelumdrehung: 53 - 100 mm

Abmessung der Bodenplatte: 125x89 mm

Mindestlast für den Betrieb des automatischen Bremssystems: 25 kg

Zusätzliche Merkmale:

Hochwertige Zink-Nickel-Beschichtung (400 Stunden Salzsprühtest)
Lange Lebensdauer
Automatische Lastbremse
Gleitgelagerte Seiltrommel
Kunststoffbeschichtung des Zahnrades

Zertifizierung: Die Stahlseilwinden entsprechen den Anforderungen der EG-Norm EN 13157, der CE-Richtlinie und der Maschinenrichtlinie

Technische Daten

Senkrechtes Heben einer Last (Richtwerte)

Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
350 kg	233 kg	150 kg

Horizontales und schräges Ziehen einer (nicht rollenden) Last, Reibungsfaktor ca. 0,5 (Richtwerte)

Steigungsprozentsatz	Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
10 % (6°)	580 kg	388 kg	230 kg
20 % (11°)	500 kg	336 kg	190 kg
30 % (17°)	400 kg	269 kg	152 kg

Schräges Ziehen einer rollenden Last (Richtwerte)

Steigungsprozentsatz	Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
10 % (6°)	2242 kg	1550 kg	850 kg
20 % (11°)	1385 kg	925 kg	540 kg
30 % (17°)	1040 kg	695 kg	385 kg

Technische Zeichnung
