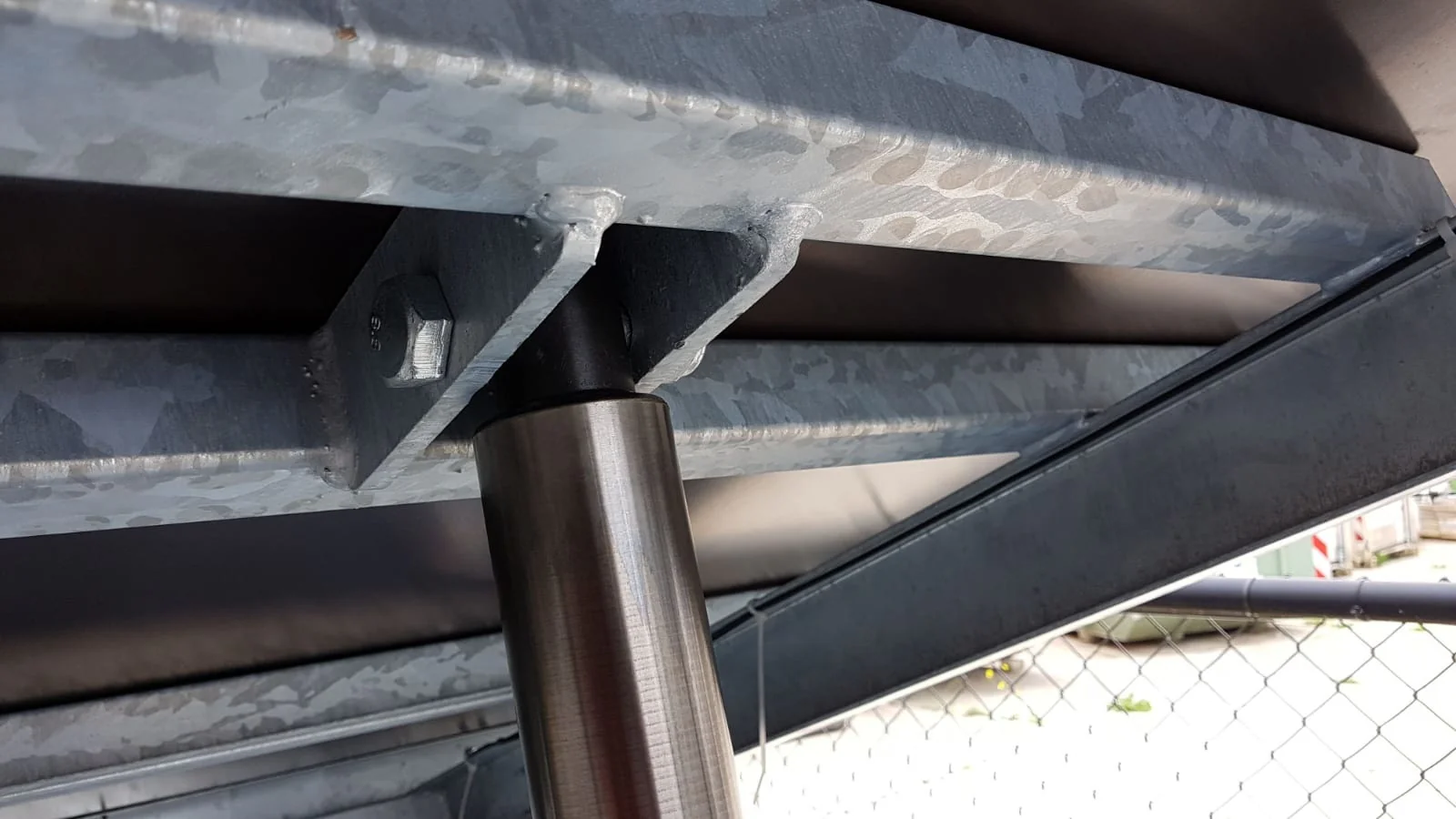

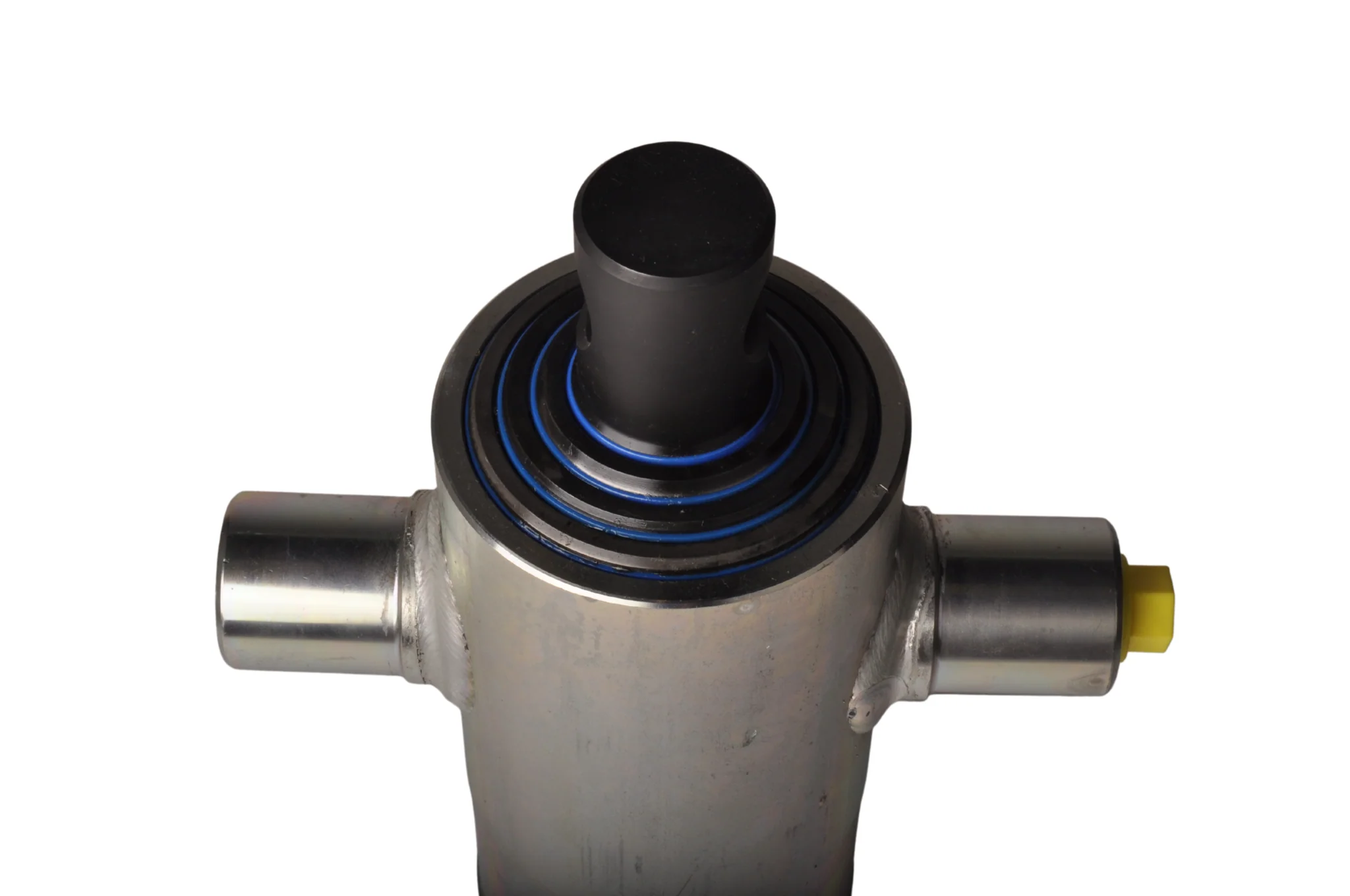

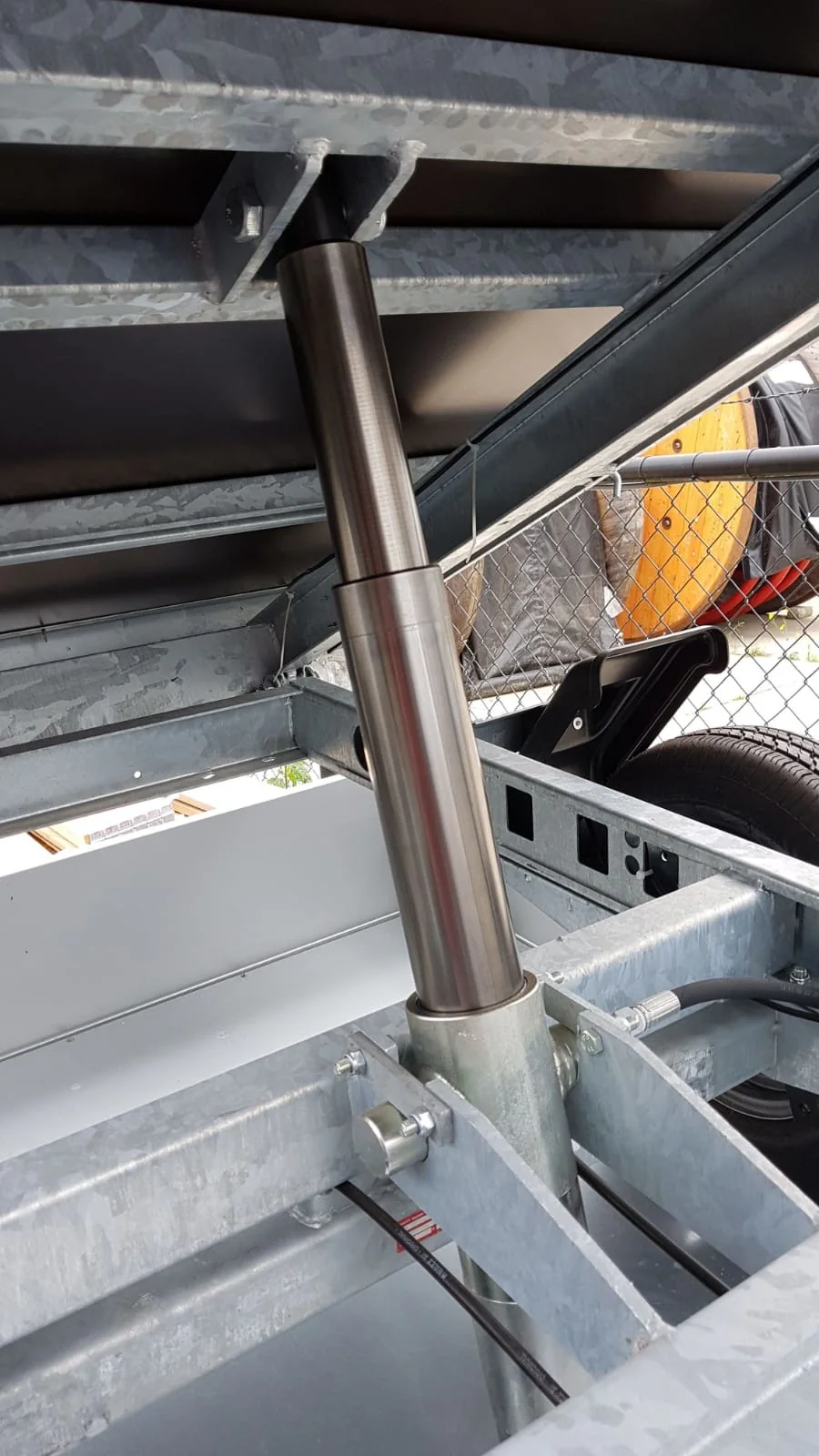

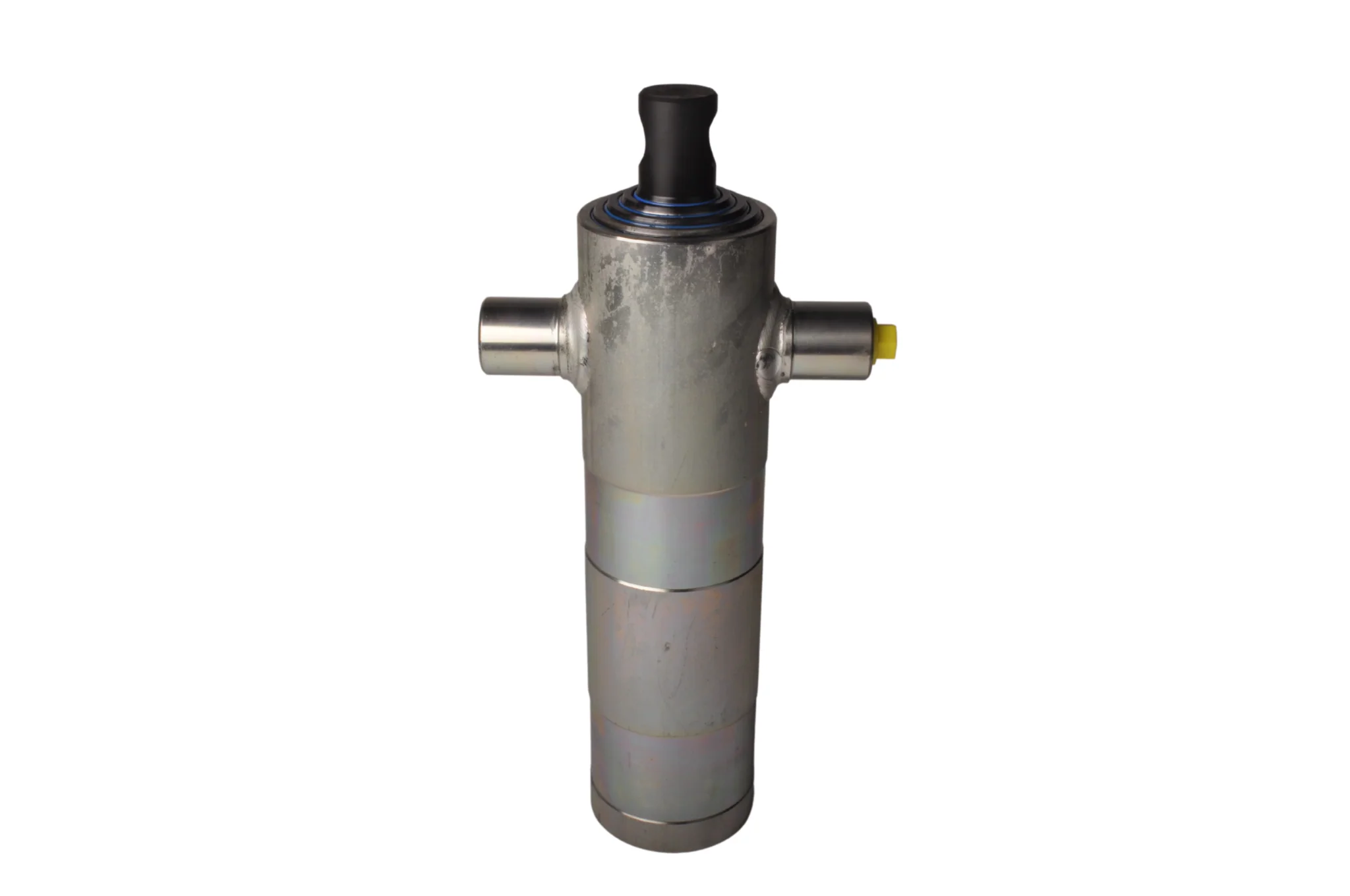

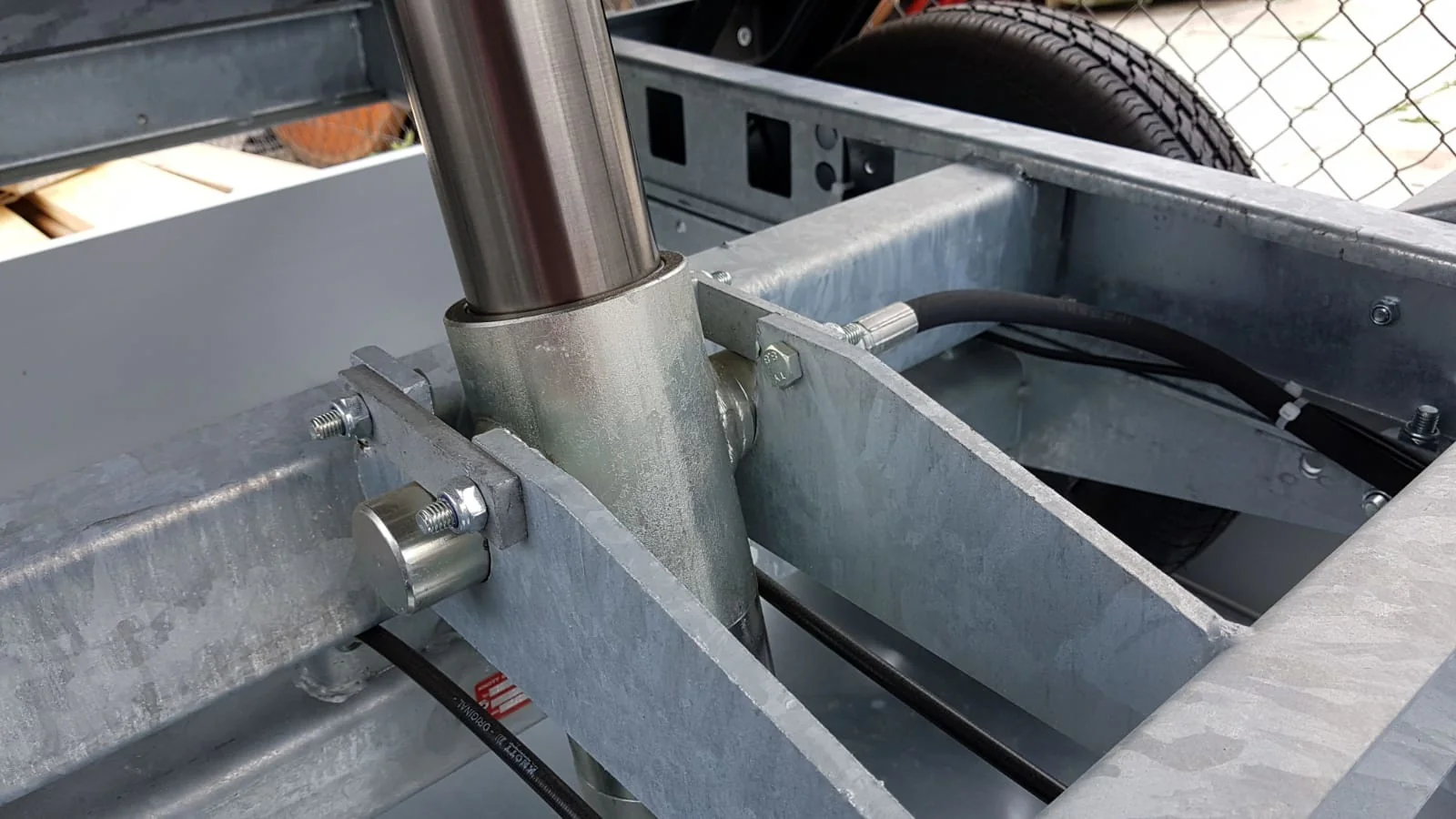

Kapelle 4-stufiger Zylinder geeignet für einen Hinterkipper. Diese 4-stufige Flasche hat ein Gewicht von 25 kg und ein Volumen von 5 Litern.

Dieses Produkt ist ein orinal verbautes Teil bei Eduard Anhängern und eignet sich ideal als passgenauer Ersatz.



Marke: Chapel

Volumen: 5 Liter

Gewicht: 25 kg

Maximaler Hub: 1190 mm

Maximaler Druck und Durchmesser der Stufen (bei 180 bar):

Erste Stufe: Ø45 mm -
Zweite Stufe: Ø61 mm -
Dritte Stufe: Ø76 mm -
Vierte Stufe: Ø91 mm -

Technische Zeichnung:

A: 26 mm
B: 45 mm
C: 128 mm
D: 45 mm
E: 409 mm
F: 30 mm
F1: 25 mm
G: 108 mm
M: 1/2
