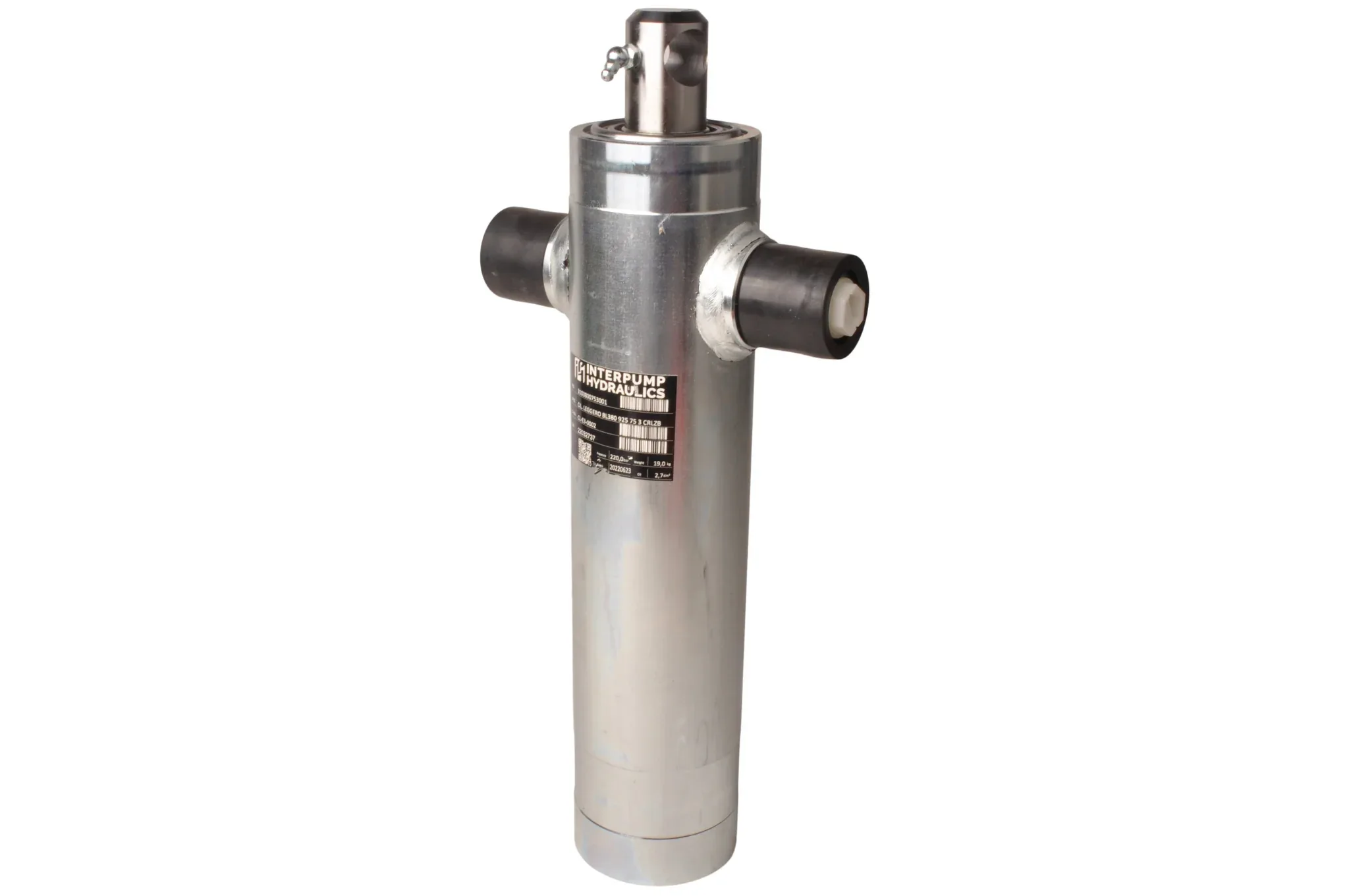

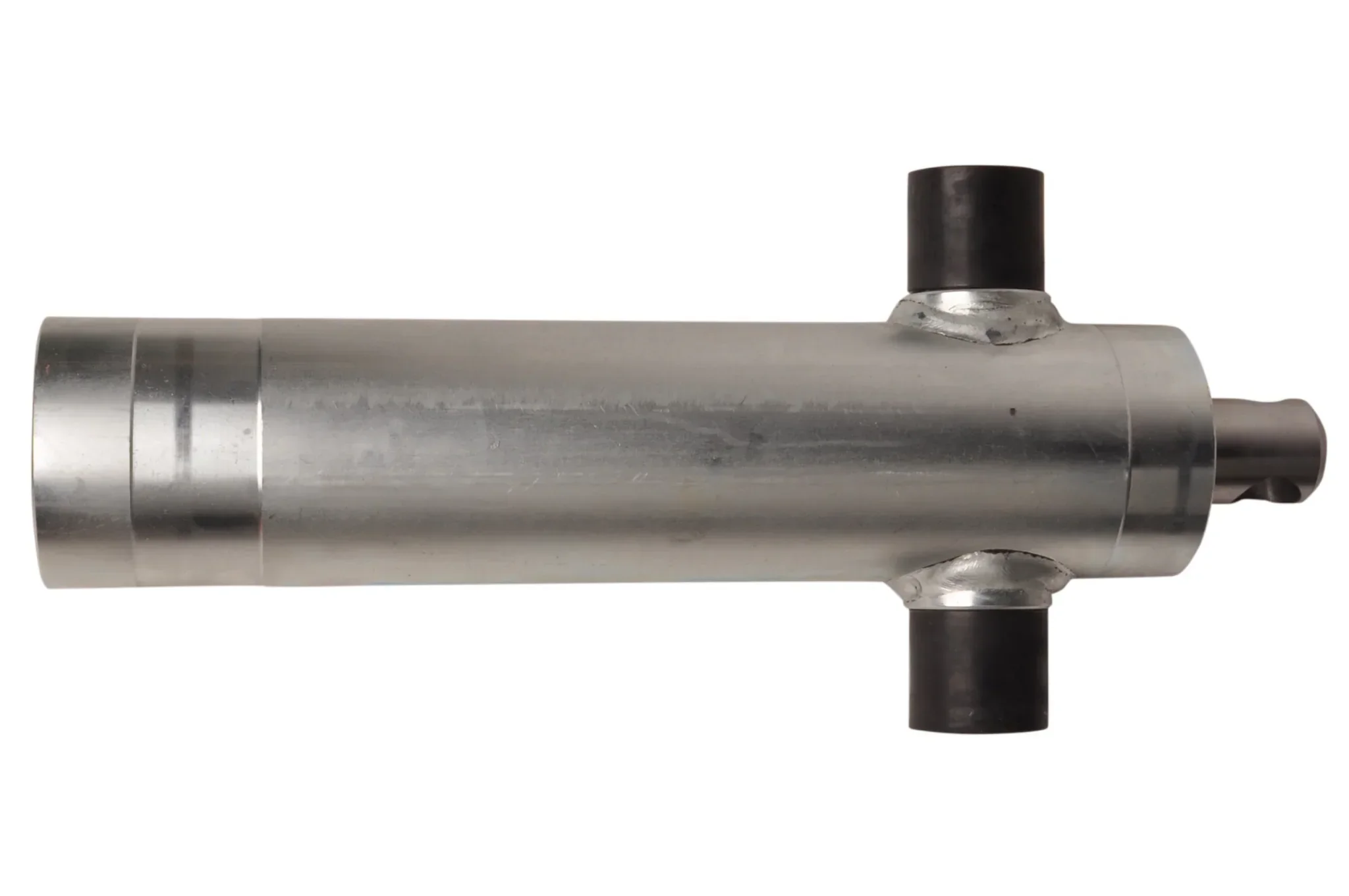

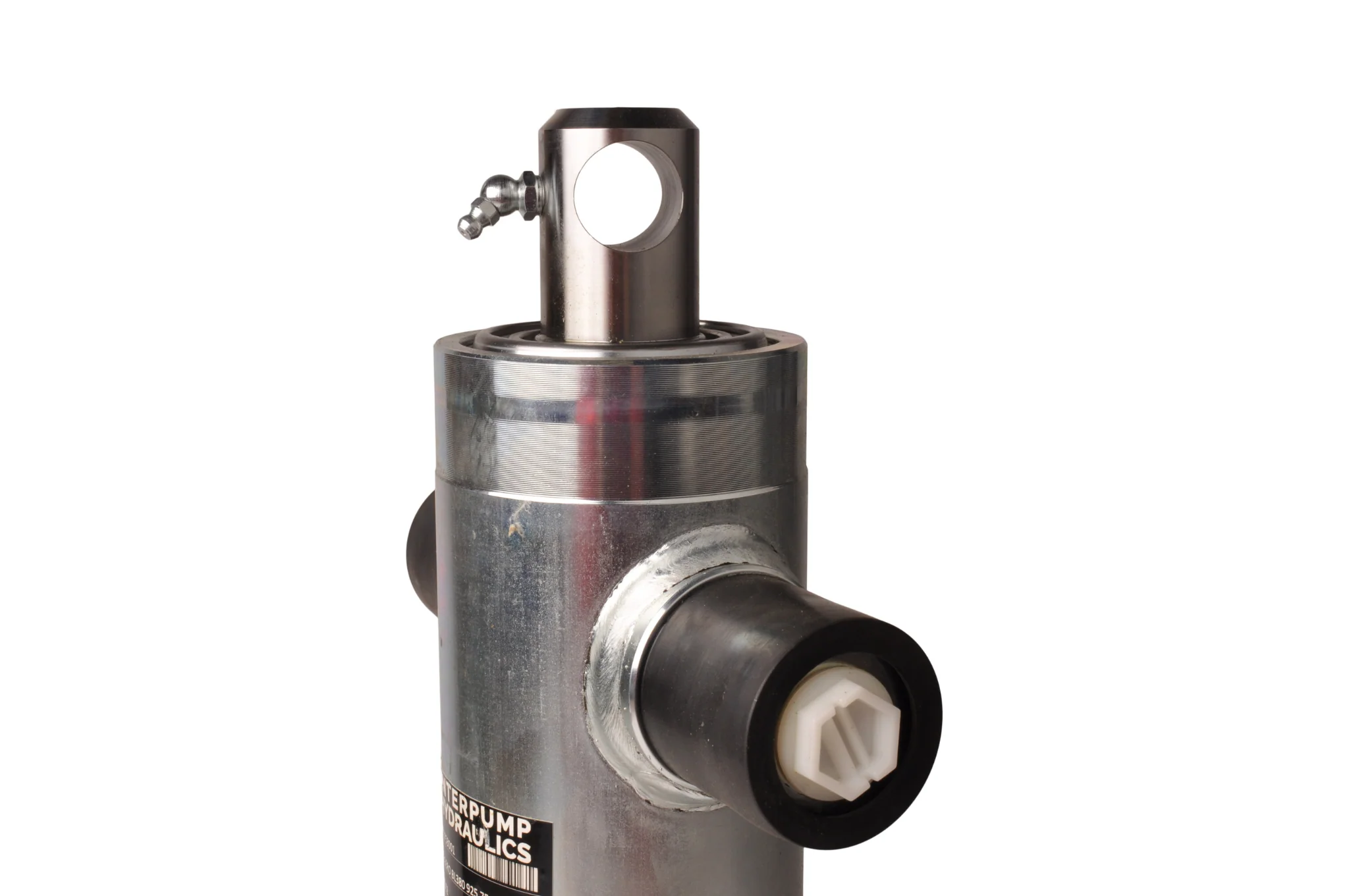

CHAPEL 3-stufiger Zylinder für Kipper. Dieses Produkt ist ein orinal verbautes Teil bei Eduard Anhängern und eignet sich ideal als passgenauer Ersatz.

Marke: Chapel

Volumen: 3,1 Liter

Gewicht: 20,8 kg

Maximaler Hub: 910 mm

Maximaler Druck und Durchmesser der Stufen (bei 180 bar):

1. Stufe: Ø92 mm - 12 Tonnen
2. Stufe: Ø77 mm - 8,4 Tonnen
3. Stufe: Ø62 mm - 3 Tonnen

Technische Zeichnung:

A: 26 mm
B: 45 mm
C: 115 mm
D: 45 mm
E: 409 mm
F: 30 mm
F1: 25 mm
G: 95 mm
M: 1/2

Klicken Sie hier für die technische Zeichnung Hydraulikzylinder
